    松下NPM-D3A NPM-W2 NPM-TT2贴片机 松下贴片机

    松下贴片机NPM-W产品特点： 1、在综合实装生产线实现高度单位面积生产率 贴装＆检查一连贯的系统，实现高效率和高品质生产 2、可以对应大型基板和大型元件 可以对应750×550mm的大型基板，元件范围也扩大到150×25mm 3、双轨实装实现高度单位面积生产率（选择规格） 根据生产基板可以选择「独立实装」、「交替实装」、「混合实装」中的最佳实装方式

    135-1032-6713 立即咨询

    产品介绍

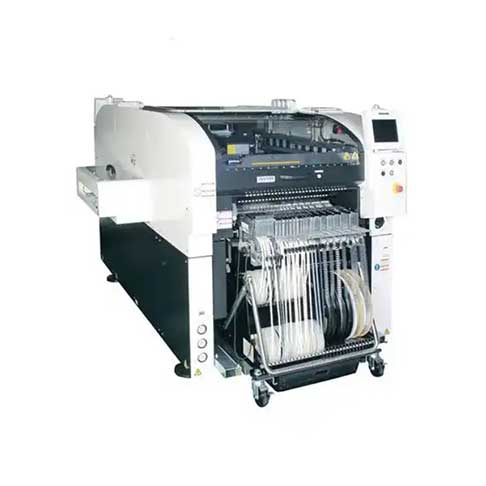

    松下NPM-D3A NPM-W2 NPM-TT2贴片机 松下贴片机


    松下贴片机特长：同时实现更高面积生产率和更高精度的实装

    松下贴片机NPM-W产品特点：
    1、在综合实装生产线实现高度单位面积生产率
    贴装＆检查一连贯的系统，实现高效率和高品质生产
    2、可以对应大型基板和大型元件
    可以对应750×550mm的大型基板，元件范围也扩大到150×25mm
    3、双轨实装实现高度单位面积生产率
    根据生产基板可以选择「独立实装」、「交替实装」、「混合实装」中的最佳实装方式



    松下NPM-W2贴片机

    贴装头：16吸嘴贴装头(搭载2个贴装头时）
    贴装最快速度：70000cph（0.051s/芯片）
    IPC9850（1608）：53800cph*8
    贴装精度（Cpk≧1）：±40μm/芯片
    元件尺寸(mm)：0402芯片*6～L6×W6×T3
    元件供给 编带 编带宽：8/12/16/24/32/44/56mm
    Max,120连（8mm编带、双式编带料架时（小卷盘））

    贴装头：12吸嘴贴装头(搭载2个贴装头时）
    贴装最快速度：62500cph（0.058s/芯片）
    IPC9850（1608）：48000cph*8
    贴装精度（Cpk≧1）：±40μm/芯片
    元件尺寸(mm)：0402芯片*6～L12×W12×T6.5
    元件供给 编带 编带宽：8/12/16/24/32/44/56mm
    Max,120连（8mm编带、双式编带料架时（小卷盘））

    贴装头：8吸嘴贴装头(搭载2个贴装头时）
    贴装最快速度：40000cph（0.090s/芯片）
    贴装精度（Cpk≧1）：±40μm/芯片，±30μm/QFP 12mm～32mm，±50μm/QFP 12mm以下
    元件尺寸(mm)：0402芯片*6～L32×W32×T12
    元件供给 编带 编带宽：8～56/72mm
    前后交换台车规格：Max.120连（编带宽度、料架按左述条件）
    单式托盘规格：Max.86连（编带宽度、料架按左述条件）
    双式托盘规格：Max.60连（编带宽度、料架按左述条件）
    杆状：前后交换台车规格：Max.14连
    单式托盘规格：Max.10连
    双式托盘规格：Max.7连
    托盘：单式托盘规格：Max.20连
    双式托盘规格：Max.40连
    贴装头：3吸嘴贴装头※7(搭载2个贴装头时）
    贴装最快速度：11000cph（0.33s/QFP）
    贴装精度（Cpk≧1）：±30μm/QFP
    元件尺寸(mm)：0603芯片～L150×W25(对角152)×T28
    元件供给 编带 编带宽：8～56/72/88/104mm
    前后交换台车规格：Max.120连（编带宽度、料架按左述条件）
    单式托盘规格：Max.86连（编带宽度、料架按左述条件）
    双式托盘规格：Max.60连（编带宽度、料架按左述条件）
    杆状：前后交换台车规格：Max.14连
    单式托盘规格：Max.10连
    双式托盘规格：Max.7连
    托盘：单式托盘规格：Max.20连
    双式托盘规格：Max.40连

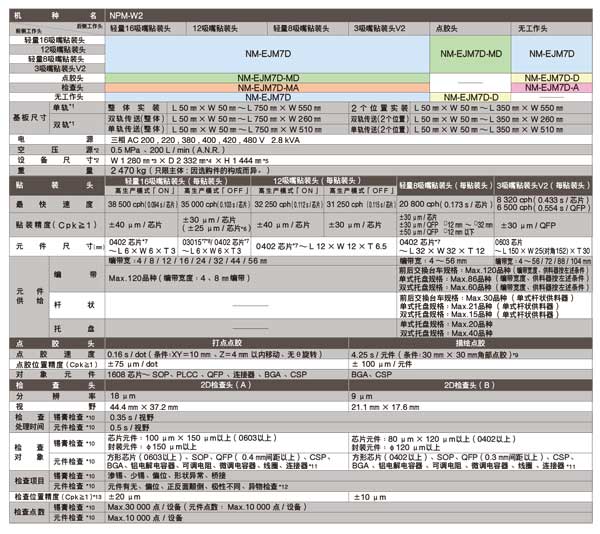

    松下NPM-W2贴片机参数

    松下NPM-W2贴片机基板尺寸
    单轨*1
    整体实装：L50mm×W50mm～L750mm×W550mm
    2个位置实装：L50mm×W50mm～L350mm×W550mm
    双轨*1
    单轨传送：L50mm×W50mm～L750mm×W510mm
    双轨传送：L50mm×W50mm～L750mm×W260mm

    基板替换时间
    单轨*1
    整体实装：4.4s（在基板反面没有搭载元件时）
    2个位置实装：2.3s（在基板反面没有搭载元件时）
    双轨*1
    单轨传送：4.4s（在基板反面没有搭载元件时）
    双轨传送：0s**循环时间为4.4s以下时不能为0s。

    电源：三相AC200,220,380,400,420,480V2.5kVA
    空压源*2：0.5MPa,200L/min（A.N.R.）
    设备尺寸*2：W1280mm*3×D2332mm*4×H1444mm*5
    重量：2250kg（只限主体:因选购件的构成而异。）
